Lugar de origen:
Guangdong, China
Nombre de la marca:
OEM ODM
Certificación:
FCC, RoHS, ce
Número de modelo:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
Contacta con nosotros

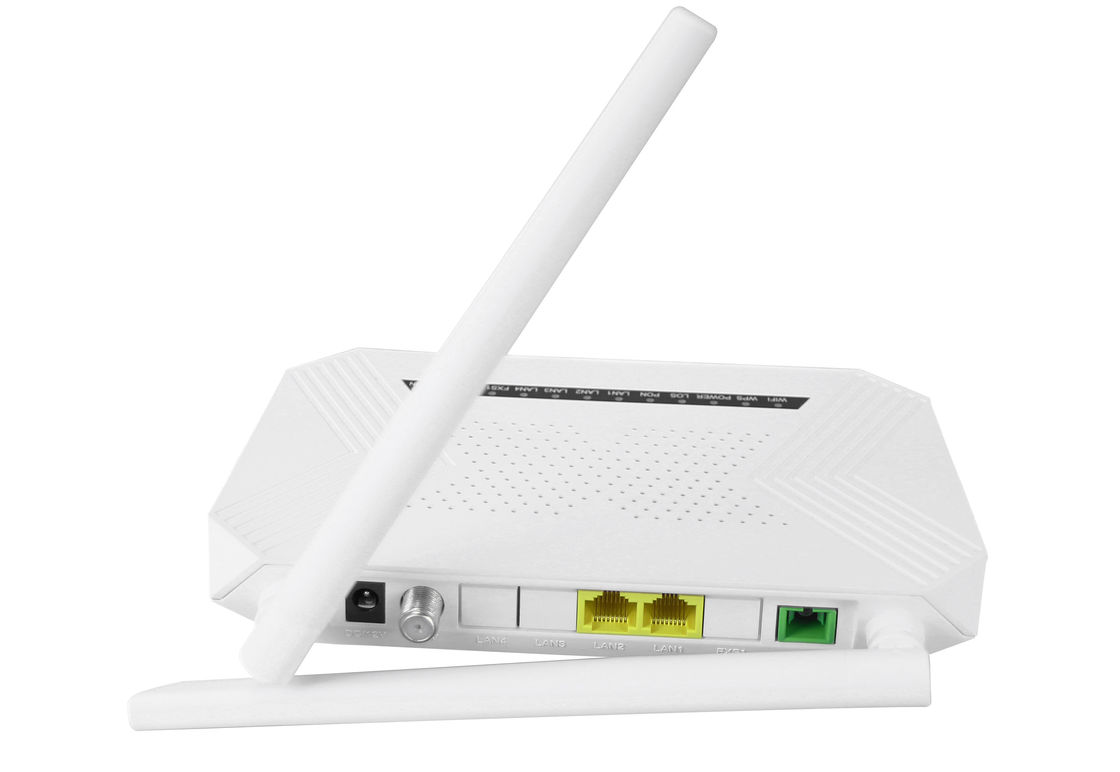

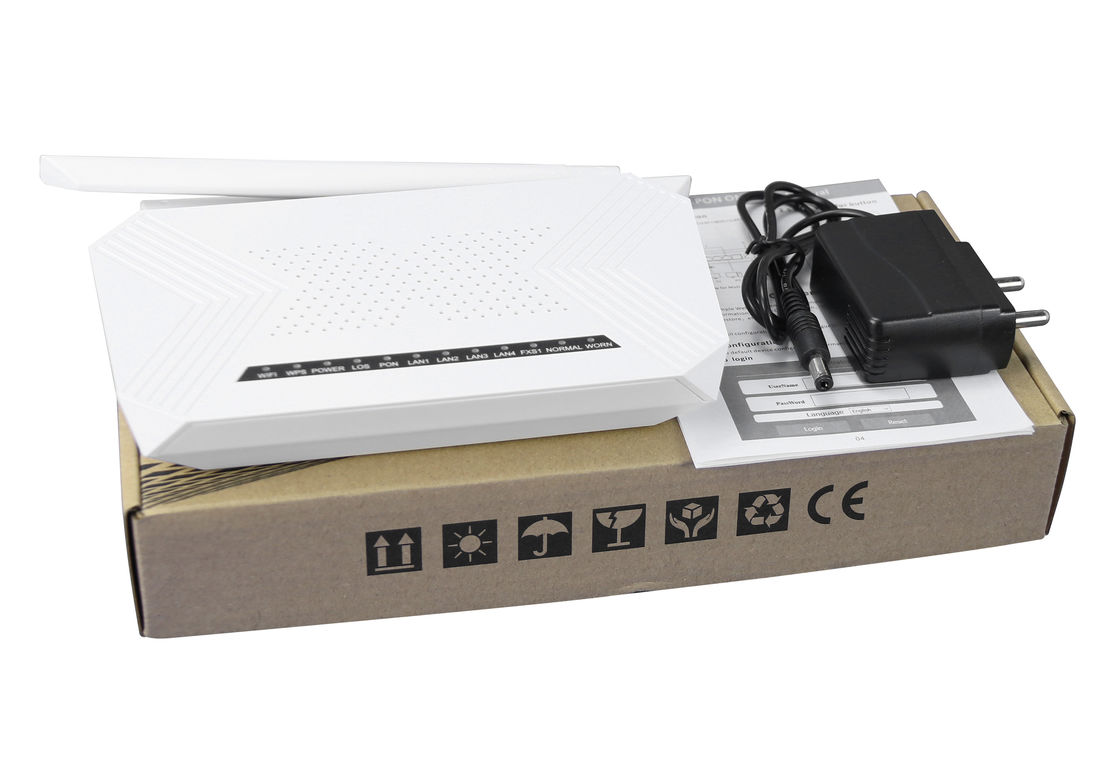

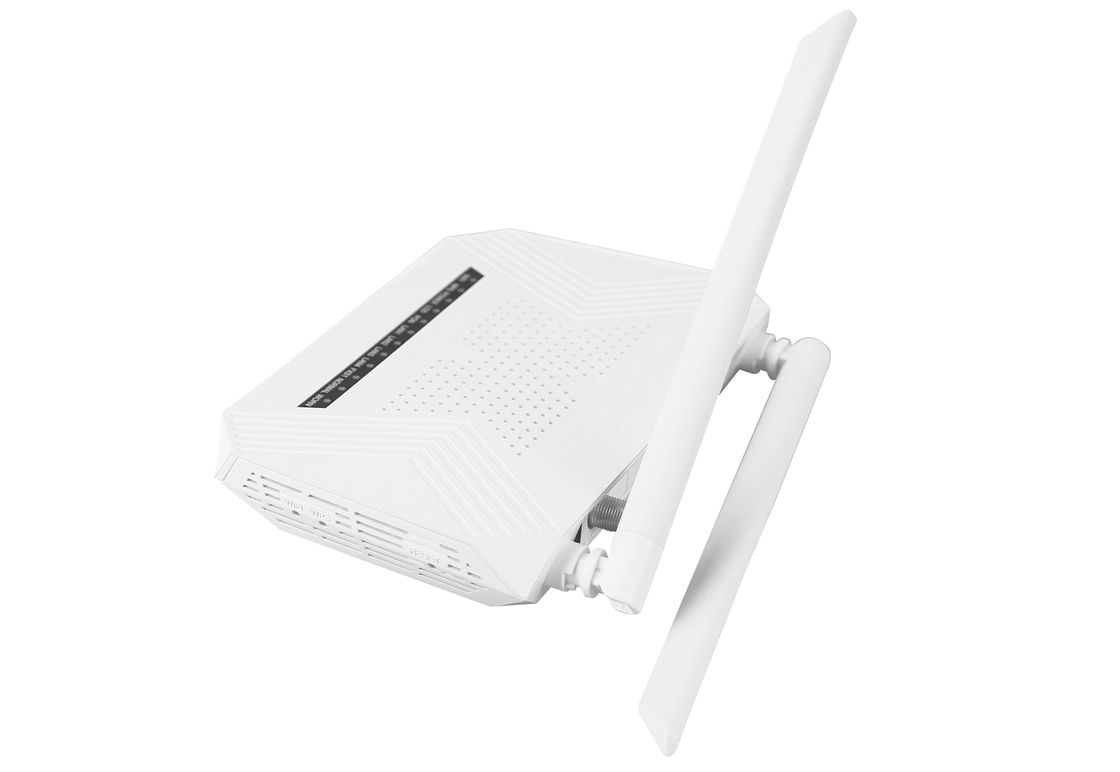

Conector óptico del SC/de APC del interfaz de XPON ONU 1G1F+ CATV+ WIFI
Descripción:
diseñado como HGU (unidad casera de la entrada) en diversas soluciones de FTTH. El uso de la portador-clase FTTH proporciona diversos servicios.
de acuerdo con tecnología madura y estable, rentable de XPON.
adopta alta confiabilidad, la gestión fácil, la flexibilidad de configuración y buenas garantías de la calidad de servicio de resolver el funcionamiento técnico del estándar de EPON de China Telecom CTC3.0 y del estándar de GPON de ITU-TG.984.X
Característica funcional:
|
Modo de la ayuda EPON/GPON y modo del interruptor automáticamente |
|
Modo de la ruta de la ayuda para el modo del IP y del puente de PPPoE/DHCP/Static |
|
Ayuda IPv4 e IPv6 bimodales |
|
Ayuda 2.4G WIFI y SSID múltiple |
|
Interfaz de la ayuda CATV para el servicio video y teledirigido por OLT importante |
|
Configuración de servidor del IP y del DHCP del LAN de la ayuda |
|
Puerto de la ayuda que traza y Lazo-detectar |
|
Función del cortafuego de la ayuda y función del ACL |
|
Ayuda característica del multicast el Snooping/del poder de IGMP |
|
Configuración remota y mantenimiento de la ayuda TR069 |
|
Diseño especializado para que prevención de la avería del sistema mantenga el sistema estable |
Especificación:
| Interfaz de PON | 1 SACUDIDA de GPON (Bosa a bordo) |
| Recepción de sensibilidad: ≤-28dBm | |
| Poder óptico que transmite: +1~+4dBm | |
| Distancia de transmisión: LOS 20KM | |
| Longitud de onda | TX: 1310nm, RX: 1490nm |
| Interfaz óptico | Conector de SC/APC |
| Esquema del diseño | SACUDIDA DE RTL9602C+RTL8192FR (RTL8290B) |
| De destello | SPI ni 16MB de destello |
| LAN Interface | 1 x 10/100/1000Mbps (GE) e interfaces autoadaptativos de 1 Ethernet de x 10/100Mbps (FE). Lleno/mitad, conector RJ45 |
| Radio | Obediente con IEEE802.11b/g/n, |
| Frecuencia de funcionamiento: 2.400-2.4835GHz | |
| ayuda MIMO, tarifa hasta 300Mbps, | |
| 2T2R, 2 antena externa 5dBi, | |
| Ayuda: SSID múltiple | |
| Canal: Auto | |
| Tipo de la modulación: DSSS, CCK y OFDM | |
| Esquema de codificación: BPSK, QPSK, 16QAM y 64QAM | |
| Interfaz de CATV | RF, WDM, poder óptico: +2~-15dBm |
| Pérdida de reflexión óptica: ≥45dB | |
| Longitud de onda de recepción óptica: 1550±10nm | |
| Gama de frecuencia del RF: 47~1000MHz, impedancia de salida del RF: 75Ω | |
| Nivel de salida del RF: 78dBuV | |
| Gama del AGC: -13~+1dBm | |
| MER: ≥ 32dB@-15dBm | |
| LED | 9 LED, para la situación de WIFI, WPS, PWR, LOS, PON, LAN1~LAN2, llevado, normal (CATV) |
| Botón | 3, para la función del reset, red inalámbrica (WLAN), WPS |
| Condición de funcionamiento | Temperatura: 0℃~+50℃ |
| Humedad: el 10%~90% (sin condensación) | |
| Almacenar la condición | Temperatura: -30℃~+60℃ |
| Humedad: el 10%~90% (sin condensación) | |
| Fuente de alimentación | DC 12V/1A |
| Consumo de energía | ≤6W |
| Dimensión | 180mm×107mm×28m m (L×W×H) |
| Peso neto | 0.24Kg |
Introducción de las luces del panel
| Piloto Lamp | Situación | Descripción |
| WIFI | En | El interfaz de WIFI está para arriba. |
| Centelleo | El interfaz de WIFI es de envío or/and de recepción de los datos (ACTO). | |
| Apagado | El interfaz de WIFI está abajo. | |
| WPS | Centelleo | El interfaz de WIFI está estableciendo con seguridad una conexión. |
| Apagado | El interfaz de WIFI no establece una conexión segura. | |
| PWR | En | El dispositivo se acciona para arriba. |
| Apagado | El dispositivo se acciona abajo. | |
| LOS | Centelleo | Las dosis del dispositivo no recibir señales ópticas o con las señales bajas. |
| Apagado | El dispositivo ha recibido la señal óptica. | |
| PON | En | El dispositivo se ha registrado al sistema de PON. |
| Centelleo | El dispositivo está registrando el sistema de PON. | |
| Apagado | El registro del dispositivo es incorrecto. | |
| LAN1~LAN2 | En | El puerto (LANx) está conectado correctamente (VÍNCULO). |
| Centelleo | El puerto (LANx) es de envío or/and de recepción de los datos (ACTO). | |
| Apagado | Excepción de la conexión del puerto (LANx) o no conectado. | |
|
Llevado (CATV) |
En | El poder óptico entrado es más alto que 3dbm o bajar que -15dbm |
| Apagado | El poder óptico entrado está entre -15dbm y 3dbm | |
|
Normal (CATV) |
En | El poder óptico entrado está entre -15dbm y 3dbm |
| Apagado | El poder óptico entrado es más alto que 3dbm o bajar que -15dbm |
Uso
